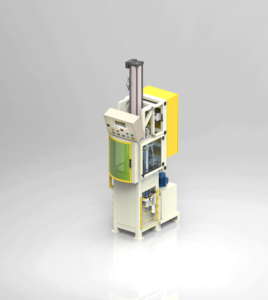

Maszyna do wykonywania wgniecenia rur MWW 260 (Tyre Dent)

Zastosowanie

Maszyna służy do wykonania wgniecenia na rurze o długości od 300 mm do 600 mm podczas procesu technologicznego produkcji amortyzatorów. Zwarta i stabilna konstrukcja spawana, wykorzystująca jako napęd roboczy siłownik pneumo-hydrauliczny firmy TOX.  Maszyna ponadto charakteryzuje się następującymi cechami:

Napęd roboczy narzędzia oparty o siłownik pneumo-hydrauliczny zapewnia wykonanie operacji bez rozbudowanego układu hydraulicznego najczęściej stosowanego w tego typu urządzeniach

  • Układ pneumatyczny jest „czystszy” niż napęd hydrauliczny,
  • Podwójne zabezpieczenie drzwi przestrzeni roboczej zabezpiecza przed przypadkowym włożeniem ręki w przestrzeń roboczą,
  • Sygnalizacja braku rury oraz blokada sztuki wadliwej,
  • Możliwość ustawienia na panelu czasu oraz siły nagniatania,
  • Informacje dotyczące błędów i ilości wykonywanych detali na panelu.

Parametry ogólne

Lp. Opis Jm Wartość
1. Wymiary (dł x szer x wys) mm 900 x 920 x 3000
2. Ciężar kg 800
3. Napięcie zasilania V 230V + PE + N
4. Max prąd obciążenia A 16
5. Ciśnienie powietrza zasilającego bar 6-8
6. Poziom hałasu dB 72

Parametry techniczne

Lp. Opis Jm Wartość
1. Max.siła nacisku hydrauliczno-pneumatycznego siłownika kN 260
2. Skok siłownika mm 150
3. Max. długość rur mm 300-600
4. Czas cyklu [s] 3,5
5. Czas przezbrojenia min. 3-5

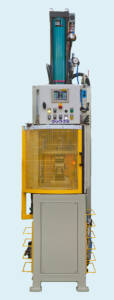

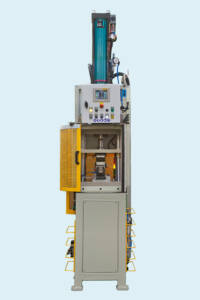

Galeria

Wyposażenie dodatkowe

Maszyna do wykonywania wgniecenia może być wykonana również w dwóch wersjach z wyposażeniem dodatkowym:

  1. Z układem dociskania skrzydełek foot bracket’a.
  2. Z układem do szczotkowania denka.

Maszyna z układem dociskania skrzydełek posiada dodatkowy zasilacz hydrauliczny do napędu siłownika narzędzia dociskającego.

Maszyna z układem szczotkowania denka wyposażona jest w dodatkowy siłownik beztłoczyskowy, który przesuwa poziomo zamontowany silnik elektryczny napędzający szczotkę.

Parametry techniczne wyposażenia dodatkowego

Lp. Opis Jm Wartość
1. Pojemność zasilacza hydraulicznego dm3 80
2. Czas cyklu [s] 12
3. Czas przezbrojenia min ≤ 5
4. Moc silnika pompy kW 7
5. Moc silnika szczotek kW 0,75
